Temperatuuriandurite paigaldus- ja kasutusjuhend

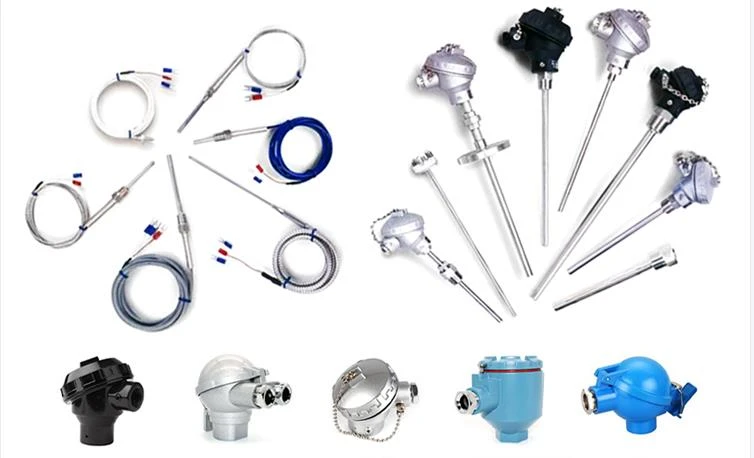

Temperatuuriandur viitab andurile, mis suudab tajuda temperatuuri ja teisendada selle kasutatavaks väljundsignaaliks. Temperatuuriandurid on mitmesuguste tüüpide temperatuurimõõteseadmete põhiosa. Mõõtmismeetodite järgi võib selle jagada kahte kategooriasse: kontaktitüüp ja mittekontaktne tüüp. Anduri materjalide ja elektrooniliste komponentide omaduste järgi võib selle jagada kahte kategooriasse: termistor ja termopaar.
Temperatuuriandurite paigaldamisel ja kasutamisel tuleb mõõtmise tõhususe tagamiseks järgida järgmisi ettevaatusabinõusid:
1. Ebaõige paigalduse tõttu tekkinud vead
Kui termopaari paigaldusasend ja sisestussügavus ei suuda kajastada ahju tegelikku temperatuuri ehk teisisõnu ei tohi termopaari paigaldada uksele ja küttele liiga lähedale ning sisestussügavus peab olema vähemalt 8-10 korda kaitsetoru läbimõõt; Termopaari kaitsehülsi ja seina vahe ei ole täidetud isolatsioonimaterjaliga, mis põhjustab soojuse ülevoolu või külma õhu tungimist ahju. Seetõttu tuleks termopaari kaitsehülsi ja ahju seina augu vaheline pilu blokeerida isolatsioonimaterjalidega, nagu tulekindel muda või asbestiköis, et vältida külma ja kuuma õhu konvektsiooni mõju temperatuuri mõõtmise täpsusele; Termopaari külm ots on ahju korpusele liiga lähedal, mistõttu temperatuur ületab 100 kraadi; Termopaaride paigaldamine peaks võimalikult palju vältima tugevaid magnet- ja elektrivälju, nii et termopaare ja toitekaabli juhtmeid ei tohiks häirete ja vigade vältimiseks paigaldada samasse torusse; Termopaare ei saa paigaldada piirkondadesse, kus mõõdetud aine voolab vähe. Gaasi temperatuuri mõõtmisel toru sees termopaari abil on vaja paigaldada termopaar voolukiirusele vastupidises suunas ja luua täielik kontakt gaasiga.
2. Isolatsiooni halvenemise tõttu tekkinud vead
Kui termopaar on isoleeritud, võib kaitsetoru ja tõmbeplaadi liigne mustus või soolajäägid põhjustada termopaari ja ahju seina vahelise halva isolatsiooni, mis on kõrgetel temperatuuridel veelgi raskem. See ei põhjusta mitte ainult termoelektrilise potentsiaali kadu, vaid tekitab ka häireid ja sellest tulenevad vead võivad mõnikord ulatuda sadade kraadideni.
3. Soojustakistuse viga
Kõrgel temperatuuril, kui kaitsetoru külge on kinnitatud kivisöetuha ja tolmu kiht, suureneb soojustakistus, mis takistab soojusjuhtivust. Sel ajal on temperatuurinäit madalam kui mõõdetud temperatuuri tegelik väärtus. Seetõttu tuleks vigade vähendamiseks säilitada termopaari kaitsetoru välist puhtust.
4. Termilise inertsuse põhjustatud viga
Termopaaride termilise inertsuse tõttu jäävad instrumendi näidatud väärtused maha mõõdetud temperatuuri muutustest, mis on eriti silmatorkav kiirmõõtmiste ajal. Seetõttu tuleks võimalikult palju kasutada õhemate termoelektriliste elektroodidega ja väiksema kaitsetoru läbimõõduga termopaare. Kui temperatuuri mõõtmise keskkond seda võimaldab, saab kaitsetoru isegi eemaldada. Mõõtmisviivituse tõttu on termopaaridega tuvastatud temperatuurikõikumiste amplituud väiksem kui ahju temperatuurikõikumiste oma. Mida suurem on mõõtmise viivitus, seda väiksem on termopaari kõikumise amplituud ja seda suurem on erinevus ahju tegelikust temperatuurist. Suure ajakonstandiga termopaari kasutamisel temperatuuri mõõtmiseks või reguleerimiseks, kuigi instrumendil kuvatav temperatuur kõigub väga vähe, võib ahju tegelik temperatuur tugevasti kõikuda. Temperatuuri täpseks mõõtmiseks tuleks valida väikese ajakonstandiga termopaarid. Ajakonstant on pöördvõrdeline soojusülekandeteguriga ja otseselt proportsionaalne termopaari kuuma otsa läbimõõduga, materjali tihedusega ja erisoojusega. Ajakonstandi vähendamiseks on lisaks soojusülekandeteguri suurendamisele tõhus viis kuuma otsa mõõtmete võimalikult minimeerimine.
