Termopaaride rakendamine praktikas

Levinud protsessianduri mõõtmine on temperatuuri väärtuste mõõtmine. Tööstuslikul temperatuuri mõõtmisel kasutatakse laialdaselt soojustakistuse ja termopaari andureid. Kuidas valida sobivaid temperatuuriandureid tööstuslikeks rakendusteks?
Temperatuuri mõõtmine on kõigi protsesside mõõtmise üks peamisi komponente ning selle täpsus ja usaldusväärsus mõjutavad sageli oluliselt rajatiste tõhusat toimimist ja ohutust. Sobiva anduritüübi valimine võib parandada temperatuuri mõõtmise täpsust, korratavust ja stabiilsust ning vähendada kasutus- ja hoolduskulusid. Tööstusrajatistes teostatakse üle 90% või isegi rohkem temperatuuri jälgimisest termotakistid (RTD) ja termopaarid (T/C), mis tähendab, et iga konkreetne detail võib aidata teil teha tarku otsuseid erinevate rakenduste andurite valimisel.

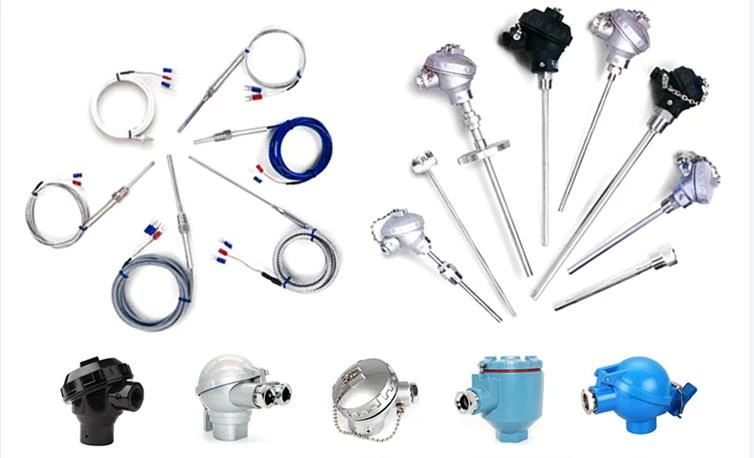

Soomustatud termopaari tehnoloogia põhineb Seebecki efektil, kus kaks erinevat metalli sulavad kokku. Kui ühe sõlme temperatuur erineb teise sõlme temperatuurist, tekib elektrivool.
Temperatuurivahemik: erinevate metallide kombinatsioonid võivad moodustada termopaare. Valmistoodet nimetatakse termopaari tüübiks. Iga tüübi jaoks on esitatud tabel, mis näitab mV ja temperatuuri vahelist suhet, mis on lisatud käesolevasse juhendisse (kõik tabelid, mis näitavad mV ja temperatuuri vahelist suhet, on loodud termopaari külmade otste abil 0 kraadi juures).
Töötamine: termopaari anduril on kaks kontakti. Mõõteots (mõnikord nimetatakse seda ka kuumaks otsaks) on koht, kus on ühendatud kaks metalli. Võrdlusots (tuntud ka kui külm ots) on ühendatud mõõteahelaga. Kui kuuma ja külma otsa vahel on temperatuuride erinevus, genereeritakse mV signaal, mis on võrdeline temperatuuride erinevusega. MV väärtus suureneb koos temperatuuri tõusuga. Seos mV ja temperatuuri vahel on mittelineaarne.
Praktikas saab termopaari mõõteahelatega mõõta mis tahes temperatuuri, välja arvatud {{0}} kraadi. Mõõteahel peab mõõtma külma otsa temperatuuri ja taastama temperatuuri 0 kraadini . Seda tüüpi elektrilist kompensatsiooni nimetatakse külma otsa kompenseerimiseks (või võrdlusotsa kompenseerimiseks). Enamik termopaari mõõtmisahelaid teostab seda toimingut.
Struktuur: Termopaari liigendit saab konstrueerida ühendades väliskestaga läbi kuuma ristmiku maandamiseks või mittemaandamiseks (ümbrisest isoleeritud). Maandatud termopaar reageerib kiiremini, kuid termopaar puutub kokku protsessi pingega. Seetõttu on oluline mõõteahel isoleerida, et vältida maandusahela teket ja vältida mõõtmisvigu.
Temperatuurikomponentides on termopaarid tavaliselt manustatud magneesiumoksiidi (MgO) ja metallkestadesse. Seejärel sisestage see termosüvendisse või kaitsetorusse. See aitab kaitsta andureid keskkonnasaaste eest. Kui magneesiumoksiid on saastunud vee ja soolaga, maandatakse isegi maanduseta termopaarid.
